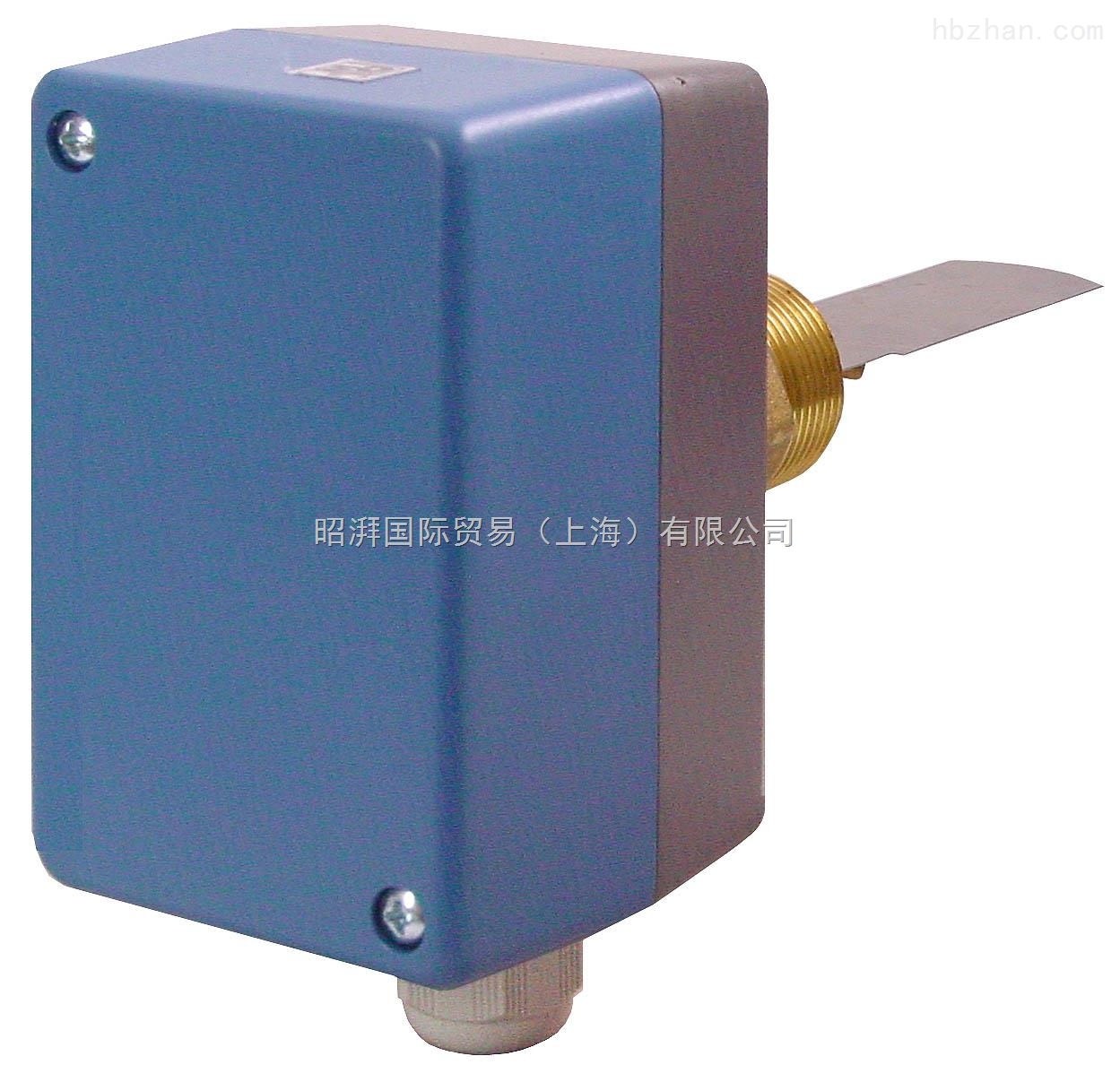

西門子水流液體傳感器QVE1900
名稱 西門子水流液體傳感器QVE1900
型號 QVE1900
報價
特點 西門子水流液體傳感器QVE1900
用于暖通空調設備中,監測水力系統中的液體或者氣體流量,特別是制冷、熱泵和供熱
設備,例如冷凝器、壓縮器、熱交換器等等。}
  • 詳細內容

西門子水流液體傳感器QVE1900

用于暖通空調設備中,監測水力系統中的液體或者氣體流量,特別是制冷、熱泵和供熱
設備,例如冷凝器、壓縮器、熱交換器等等。
訂貨
訂貨時,請給出名稱和型號:流量傳感器QVE1900
運行模式
該流量傳感器通過一個葉片檢測介質的流動。如果管道中的流速小于可調的關斷值,葉
片驅動一個帶無源觸點的微開關,隨后,觸點1−4 將閉合。當流速再次達到開啟值時,
觸點1−2 閉合。
開關值是可調的(見注意事項)。
機械設計
該傳感器由帶有調整螺絲(R1)的底座以及蓋子組成。
底座上包括微開關、帶調整螺絲的傳遞杠桿以及放置葉片的設備,該設備上有3 個不同
長度的可拆卸葉片。第四個葉片內置。



西門子水流液體傳感器QVE1900相關功能參數
現場條件:介質 水和防凍液(不含氨)
管徑:DN 20…200
開關類型:干簧管接觸器
觸點容量:AC 230 V, 1 A / DC 48 V, 1 A
zui大開關容量:AC 26 VA / DC 20 W
開關點的調整:手動,帶zui小關斷值
開關點誤差:誤差范圍 ±15 %
允許的介質溫度:−20…+110 °C
允許的運行壓力:PN 25
保護等級:IP 65 to EN 60 529
安全等級: III to EN 60 730
運行和儲存: −20…+80 °C
環境濕度 :<95 % r.h. 滿足
EMC標準: 2004/108/EEC
低電壓條款: 2006 / 95 /EEC
產品標準: EN61000-6-2和EN60204-1
底座: 聚酰胺 / 黑
連接短接:G½" 黃銅
包含包裝: 0.31 kg

安裝注意
• 在現場安裝時,需要一個符合 DIN 10241(帶螺紋的鋼制安裝)1/2”螺紋連接 的T 型焊接接頭。
• 表中給出的所有尺寸以及數據均基于20 °C水溫,并采用T 型接頭和安裝在水平管路。
• 在流量傳感器安裝位置之前和之后,必須有至少10倍或5 倍管徑的直管段。
